技术分析

一、不同类型 VOCs 的吸附效率差异

1. 芳香烃类（苯、甲苯、二甲苯）

吸附效率：85%~95%（高）

典型案例：对甲苯的吸附量可达 400~600 mg/g（活性炭），在化工废气处理中去除率超 90%。

2. 卤代烃类（二氯甲烷、氯苯）

吸附效率：70%~85%（中高）

典型案例：二氯甲烷在蜂窝状活性炭中的穿透时间比苯晚 20~30 分钟，吸附量约 300~450 mg/g。

3. 酮类 / 酯类（丙酮、乙酸乙酯）

吸附效率：60%~75%（中等）

典型案例：丙酮在颗粒活性炭中的平衡吸附量约 200~350 mg/g，湿度＞60% 时效率下降 15%~20%。

4. 醇类（乙醇、甲醇）

吸附效率：40%~60%（中低）

典型案例：乙醇在活性炭中的吸附量仅 150~250 mg/g，且易受水分子竞争吸附影响。

5. 醛类（甲醛、乙醛）

吸附效率：30%~50%（低）

典型案例：甲醛因分子极性强且易溶于水，在普通活性炭中穿透快，吸附量＜100 mg/g。

二、吸附效率差异的核心原因

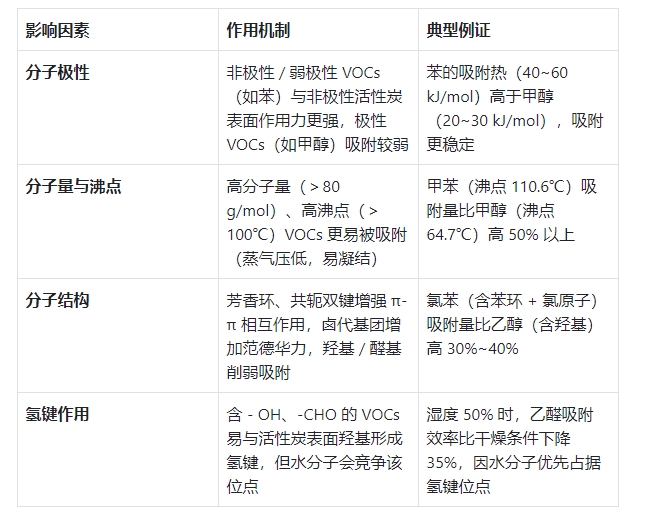

（一）VOCs 分子特性的影响

（二）活性炭表面特性的匹配度

孔径分布匹配

微孔（＜2 nm）占比高的活性炭（如煤质活性炭）更适合吸附小分子 VOCs（苯分子直径 0.58 nm），而中孔（2~50 nm）丰富的活性炭（如木质活性炭）利于大分子 VOCs（氯苯直径 0.65 nm）扩散。

案例：椰壳活性炭（微孔率＞80%）对苯的吸附量比煤质活性炭高 15%，但对二氯甲烷（分子直径 0.62 nm）的吸附量反低 10%（因中孔不足导致传质受阻）。

表面官能团影响

活性炭表面的含氧基团（如羧基、酚羟基）对极性 VOCs 有一定促进作用，但过量极性基团会降低对非极性 VOCs 的亲和力。

案例：经硝酸改性的活性炭（极性基团增加）对甲醛吸附量提升 2 倍，但对甲苯吸附量下降 10%。

比表面积与孔隙容积

比表面积（＞1000 m²/g）和总孔容（＞0.8 cm³/g）越大，吸附容量越高，但需与 VOCs 分子尺寸匹配。

数据：比表面积 1200 m²/g 的活性炭对二甲苯吸附量（550 mg/g）是 800 m²/g 活性炭的 1.3 倍。

三、操作条件对效率差异的放大效应

温度影响

低温（＜30℃）利于吸附，高温（＞50℃）时极性 VOCs（如乙醇）吸附效率下降更快（因分子热运动加剧，脱附速率增加）。

数据：温度从 25℃升至 50℃，丙酮吸附效率下降 25%，甲苯下降 15%。

湿度干扰

湿度＞50% 时，水分子与极性 VOCs（醇、醛）竞争吸附位点，非极性 VOCs（苯、卤代烃）受影响较小。

案例：湿度 60% 时，乙醇吸附效率下降 40%，二氯甲烷仅下降 5%。

浓度与空速

高浓度（＞1000 mg/m³）下，大分子 VOCs（如二甲苯）因扩散慢，吸附效率比小分子（苯）下降更明显。

数据：空速 10000 h⁻¹ 时，二甲苯穿透时间比苯短 15 分钟。

四、提升特定 VOCs 吸附效率的优化策略

活性炭定制化改性

对极性 VOCs（甲醛）：采用氨改性增加表面氨基，吸附量提升至 200 mg/g 以上；

对卤代烃：用疏水性硅烷处理减少表面羟基，抑制水分子竞争，吸附效率提升 10%~15%。

工艺组合强化

针对醇类废气：先通过冷凝预处理降低浓度，再用活性炭吸附，总效率从 60% 提升至 85%；

针对混合 VOCs（苯 + 乙醇）：采用 “预处理 + 分级吸附”，先用中孔活性炭去除苯，再用极性活性炭处理乙醇。

智能调控运行参数

根据 VOCs 类型动态调整温度：处理芳香烃时控制在 20~30℃，处理醇类时降至 10~20℃；

湿度补偿：当检测到湿度＞50% 时，启动分子筛预处理，减少水分子竞争。

活性炭吸附塔对 VOCs 的吸附效率差异本质上是 “分子特性 - 活性炭界面作用 - 操作条件” 共同作用的结果。芳香烃和卤代烃因非极性、大分子结构易被高效吸附，而极性较强的醇、醛类吸附效率较低。实际应用中，需根据 VOCs 组分特性选择适配的活性炭类型（如孔径、表面极性），并通过工艺优化（温度、湿度控制）和改性技术提升针对性效率，这对化工、涂装等行业的 VOCs 治理具有关键指导意义。
