废气处理工艺流程及工艺设计

一、常见废气处理工艺流程

（一）吸附法工艺流程

预处理：废气首先进入预处理设备，如过滤器，去除废气中的颗粒物、粉尘等杂质，防止其堵塞吸附剂孔隙，影响吸附效果。

吸附处理：经过预处理的废气进入吸附塔，与吸附剂充分接触。吸附剂（如活性炭）利用自身的孔隙结构和表面吸附力，将废气中的污染物吸附在表面，实现废气净化。

吸附剂再生：当吸附剂达到饱和后，需要进行再生处理。常见的再生方法有热再生法（通过加热使吸附的污染物脱附）、降压再生法（降低压力使污染物从吸附剂表面解吸）等。再生后的吸附剂可重复使用，脱附下来的污染物则进行进一步处理。

后处理：经过吸附处理后的废气，可能还含有少量未被完全吸附的污染物，需要通过后处理设备（如尾气净化装置）进行深度净化，确保达标排放。

（二）吸收法工艺流程

废气收集：通过集气罩、管道等设备将产生的废气进行收集，输送至吸收塔。

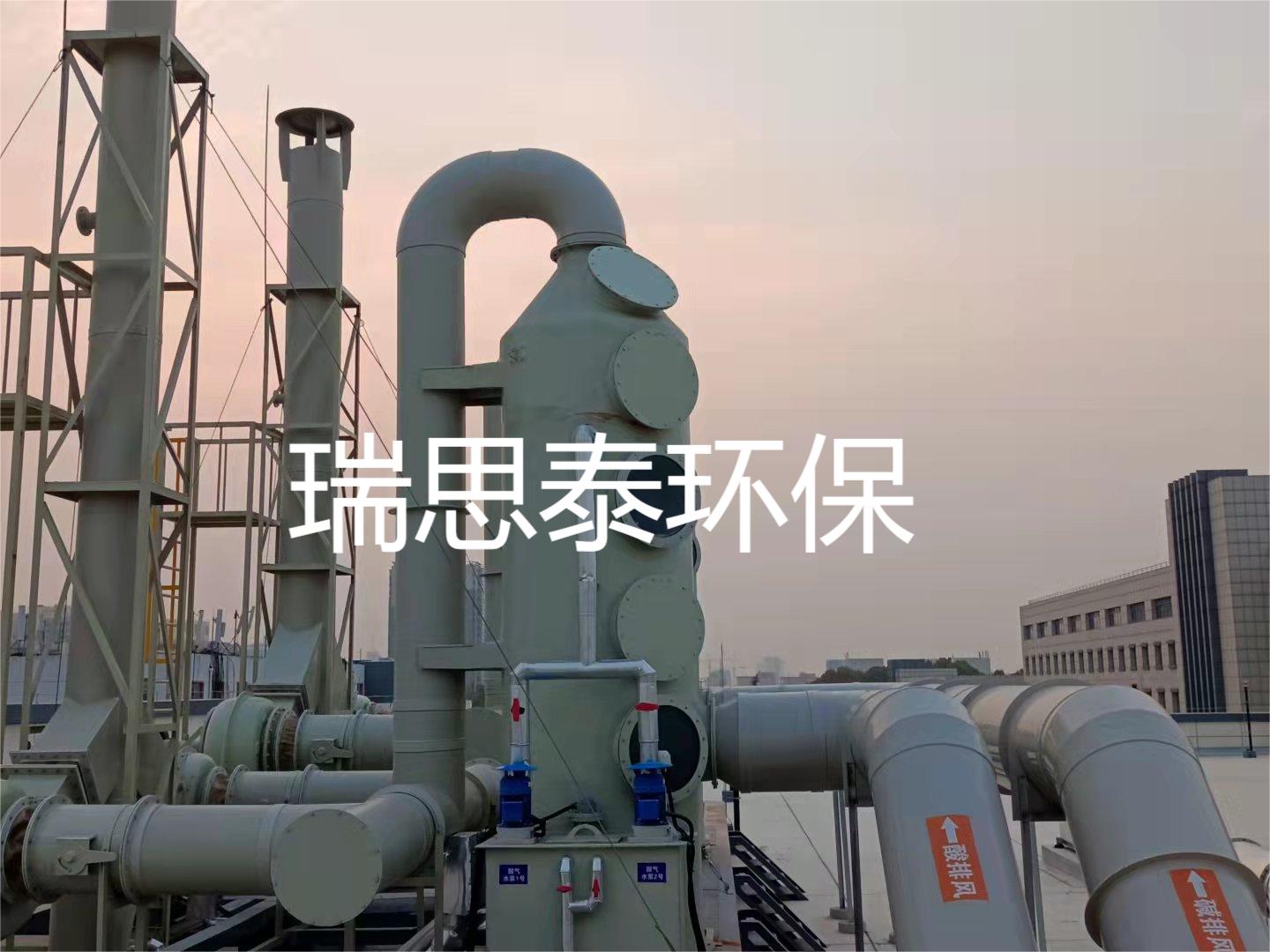

吸收过程：在吸收塔中，废气自下而上流动，吸收剂（如碱液、酸液等）自上而下喷淋，气液充分接触。废气中的污染物与吸收剂发生物理溶解或化学反应，被转移到吸收剂中。

吸收液处理：吸收了污染物的吸收液从吸收塔底部排出，进入后续处理系统。根据污染物的性质，可采用化学沉淀、氧化还原、生物处理等方法对吸收液进行处理，使其达到排放标准或实现资源回收利用。

净化气排放：经过吸收处理后的净化气，通过除雾器去除其中携带的液滴，然后达标排放至大气中。

（三）催化燃烧法工艺流程

预处理：同吸附法，先对废气进行预处理，去除颗粒物、粉尘等杂质，防止其影响催化剂活性。

预热：将经过预处理的废气通过换热器或加热器进行预热，使其达到催化燃烧反应所需的温度（一般在 200 - 400℃）。

催化燃烧：预热后的废气进入催化燃烧反应器，在催化剂（如铂、钯等贵金属催化剂或金属氧化物催化剂）的作用下，废气中的可燃性污染物发生氧化反应，生成二氧化碳和水，并释放出热量。

热量回收：催化燃烧反应产生的高温气体通过换热器，将热量传递给待处理的废气或其他需要加热的介质，实现热量的回收利用，降低能耗。

达标排放：经过热量回收后的净化气，温度降低，通过烟囱达标排放至大气中。

（四）生物法工艺流程

废气收集与预处理：收集废气并进行预处理，去除颗粒物、杂质等，调节废气的温度、湿度、pH 值等参数，使其符合微生物生长和代谢的要求。

生物处理：预处理后的废气进入生物处理设备，如生物滤池、生物滴滤塔等。在设备中，废气与附着在填料表面的微生物膜接触，微生物利用废气中的污染物作为碳源和能源，通过代谢作用将其分解为无害物质。

营养液循环：为保证微生物的正常生长和代谢，需要向生物处理设备中补充营养液。营养液在设备中循环流动，为微生物提供必要的营养物质，并带走微生物代谢产生的废物。

净化气排放：经过生物处理后的净化气，达标排放至大气中。定期对生物处理设备中的填料进行更换和维护，以保证处理效果。

（五）光解法工艺流程

废气收集与预处理：收集废气并进行预处理，去除颗粒物、杂质等，防止其影响光解反应的效果。

光解反应：预处理后的废气进入光解反应器，在特定波长的紫外线照射下，废气中的污染物分子吸收光子能量，发生光解反应，分解为小分子物质。同时，反应器中可能存在的光催化剂（如二氧化钛）可加速光解反应的进行，提高处理效率。

氧化反应：光解产生的小分子物质进一步与反应器中的氧气、臭氧等氧化剂发生氧化反应，最终生成二氧化碳、水等无害物质。

净化气排放：经过光解和氧化处理后的净化气，达标排放至大气中。定期对光解反应器中的紫外线灯管和光催化剂进行检查和更换，确保设备正常运行。

二、废气处理工艺设计要点

（一）废气性质分析

在进行工艺设计前，需要对废气的成分、浓度、流量、温度、湿度、压力、pH 值等性质进行详细分析。例如，对于含有挥发性有机物（VOCs）的废气，要明确其具体成分（如苯系物、醇类、酯类等）和浓度范围，以便选择合适的处理技术。不同成分和浓度的废气，处理难度和所需的处理工艺不同。

（二）处理目标确定

根据国家和地方的排放标准，以及企业自身的环保要求，确定废气处理的目标。例如，对于排放到大气中的废气，要满足《大气污染物综合排放标准》等相关标准的要求，明确废气中各污染物的排放限值，如颗粒物、二氧化硫、氮氧化物、VOCs 等的浓度限值和排放速率限值。

（三）处理技术选择

根据废气性质和处理目标，综合考虑技术可行性、经济合理性、运行稳定性等因素，选择合适的处理技术。例如，对于中低浓度、大风量的有机废气，吸附法或生物法可能是比较合适的选择；对于高浓度、小风量的有机废气，催化燃烧法可能更为经济有效。也可以采用多种技术组合的工艺，如吸附 - 催化燃烧组合工艺，先通过吸附法富集废气中的污染物，再利用催化燃烧法进行处理，提高处理效率和降低运行成本。

（四）设备选型与设计

处理设备：根据所选的处理技术，选择合适的处理设备，如吸附塔、吸收塔、催化燃烧反应器、生物滤池等。设备的选型要考虑废气流量、处理效率、操作条件等因素。例如，吸附塔的直径和高度要根据废气流量和吸附剂的吸附性能进行设计，确保废气在塔内有足够的停留时间，使吸附剂与废气充分接触。

辅助设备：除了处理设备外，还需要配置相应的辅助设备，如风机、换热器、泵、过滤器、除雾器等。风机的选型要根据废气流量和系统阻力进行计算，确保废气能够顺利输送；换热器的选型要考虑热量回收效率和换热效果。

（五）工艺流程设计

根据处理技术和设备选型，设计合理的工艺流程。工艺流程要确保废气能够按照预定的顺序依次经过各个处理设备，实现高效净化。同时，要考虑工艺流程的灵活性和可操作性，便于设备的调试、运行和维护。例如，在工艺流程中设置旁路系统，当某个处理设备出现故障时，废气可以通过旁路系统暂时排放，避免影响生产。

（六）安全与环保设计

安全设计：废气处理过程中可能涉及易燃易爆、有毒有害的物质，因此安全设计至关重要。要采取相应的安全措施，如设置防爆装置（如阻火器、泄爆片等）、配备消防设施、安装有毒有害气体监测报警装置等，防止发生爆炸、火灾、中毒等事故。

环保设计：在工艺设计中，要考虑减少二次污染的产生。例如，对于吸附法产生的废吸附剂、吸收法产生的吸收废液等，要设计合理的处理和处置方案，确保其得到妥善处理，避免对环境造成污染。

（七）经济成本分析

对废气处理工艺进行经济成本分析，包括设备投资成本（如处理设备、辅助设备的购置费用、安装费用等）、运行成本（如能耗费用、药剂费用、人工费用、设备维护费用等）。通过经济成本分析，比较不同工艺方案的经济性，选择成本效益最优的方案。同时，要考虑工艺的长期运行成本和投资回收期，为企业的决策提供依据。
